　 MZ38　マゼラー　 仕様書

能力

切替方式 エアーシリンダーによる切替式
駆動方式 エアーシリンダー×1
動力源 工場エアー
材料切替設定 混合タイマーによる供給時間切替式
選択系統 3系統(A系統のみ、A・B系統混合、B系統のみ)
接続口 エアー入口 Φ10.5mm ホースニップル
A材入口 Φ38mm
B材入口 Φ38mm
混合材出口 Φ38mm
塗装色 A45-90A

付属品

材料ホース Φ38mm材料ホース(Eなし)　　3m
ホースバンド Φ38mmホース用、Φ9mm用　各　2個
エアーホース ハイネットホース　Φ9mm　5m
ホースバンド ドレン用ホース、Φ16mm用　1m
電源コード 3.5m

ユーティリティ

電源（操作電源） 200V仕様の場合 100V仕様の場合
単相 AC200V 50/60Hz

単相 AC220V 60Hz

 単相 AC100V 50/60Hz

.
電力容量 4W
エアー 最低作動圧力 0.2MPa　　(2kg/cm2)
最高使用圧力 0.97MPa　（9.9kg/cm2)　
外形寸法 外形図参照
本体質量 9kg

フロータイトル

フロー図

画像はクリックすると拡大します。

外形図タイトル

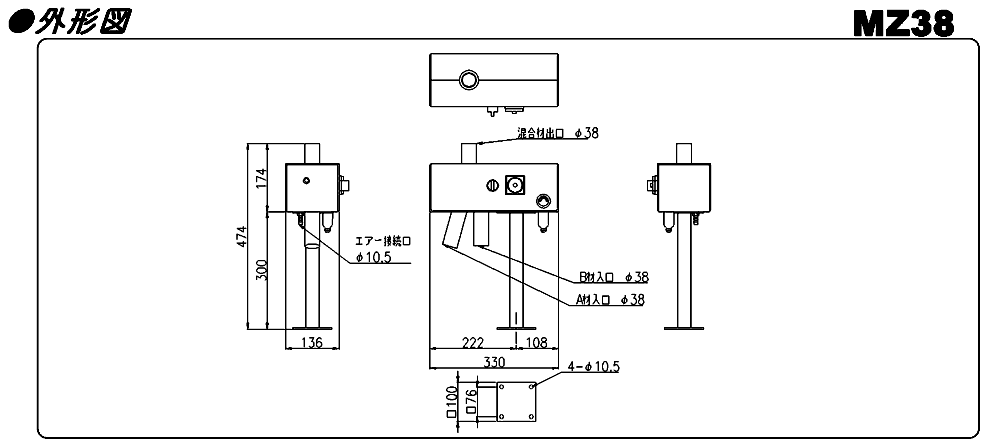

外形図

画像はクリックすると拡大します。
戻る
より詳しい仕様はお問い合わせ下さい。
