　計量混合機 MMB22 仕様書

---

計量	方式		配合比率制御式
	材料	仕様	設定範囲設定範囲	フィーダー方式
	A材	新材/粉砕材仕様	0〜100％	振動式フィーダー
	B材 ※1	新材/粉砕材仕様	0〜100％	振動式フィーダー
		マスター材仕様	0〜100％	振動式フィーダー
	設定パッチ量		1500〜3500g
	計量精度		±1% ※2
混合	方式		輸送エアーによる混合
	最大混合量　※3		300kg/h

※1　仕様はどれか1つの選択になります。

※2　設定された配合比率と、実際に計量された配合比率の差です。

※3　単位時間当たりに作り出せる最大の混合材の量です。

ホッパー容量	A材　ホッパー	22リットル
	B材　ホッパー	22リットル
計量異常	異常内容	検知方法	異常報知方法
	A材材料切れ	重量検知	表示灯(点滅)+運転停止
	B材材料切れ	重量検知
	配合比率異常	重量検知	表示灯(点灯)+運転停止
	計量異常	重量検知	表示灯(点灯)+運転停止
安全装置	異常内容	安全装置	異常報知方法
	漏電	過負荷付漏電遮断器	電源OFF
	過負荷
異常出力		a接点（ドライ）出力　Max 50mA
材料出口	口径	Φ38mm×1口
塗装色	本体	A45-90A

付属品

電源コード

3.5m

電源	単相　AC200V・50/60Hz
電力容量	11W
定格電流	約1A
漏電遮断器容量	5A
エアー使用量	0.2MPa 0.3L/min

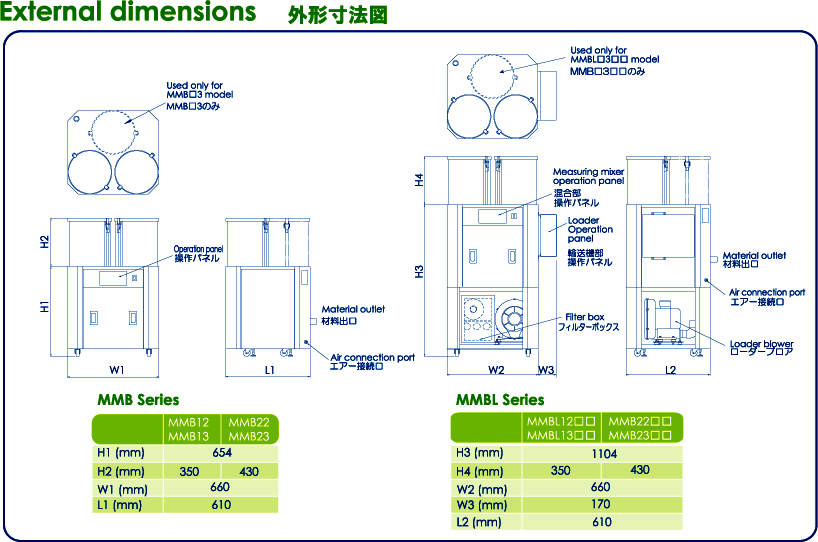

外形寸法	外形図参照
本体質量	75kg
